分享中聯(lián)邦丙烯酸增稠劑的使用方法

丙烯酸增稠劑有很多種類，今天給大家介紹一下丙烯酸堿溶脹增稠劑的使用方法。丙烯酸堿溶脹增稠劑是丙烯酸酯、甲基丙烯酸酯共聚而成的交聯(lián)型高分子乳液增稠劑。是一種含有酸性基團的堿溶性增稠劑，在酸性介質(zhì)中粘度很低，但在堿性介質(zhì)中可獲得很高的粘度。

 丙烯酸增稠劑分子量高，增稠能力強，防沉降和防霉性好，使用方便。丙烯酸增稠劑可有效提高的低剪切粘度，改善飛濺性和流掛。為一種經(jīng)濟和通用的堿溶脹增稠劑，它以一種易于使用的乳液形式，旨在完全或部分取代在各種水性體系中的纖維素增稠劑。

建議使用方法

1、適當調(diào)整PH值；

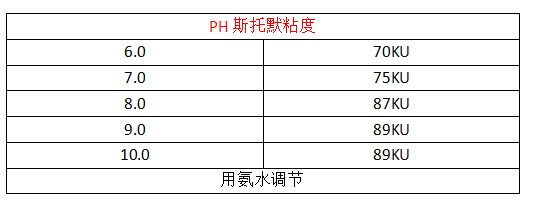

丙烯酸堿溶脹增稠劑，需要用氨或氨甲基丙醇來進行適當PH值進行調(diào)整以達到完全活化，在典型的乳膠漆里，建議PH值至少8.0，在某些乙烯基丙烯酸涂料中，PH值要有下降趨勢，使用碳酸鈣或基灰石涂料將有助于在存放時PH值，一個典型的丙烯酸堿溶脹增稠劑在乳膠漆中粘度會反應(yīng)的例子如下：

啞光乙烯基丙稀酸涂料-添加量0.5%

2、粘度平衡；

丙烯酸堿溶脹增稠劑添加后需要充分的時間來完全活化，在大多數(shù)情況下，80%的粘度是在初期添加后獲得，另外10%是在1小時后達到，完全的粘度則通常在24小時后達到，在任何給定的水體中，這種粘度反應(yīng)對于質(zhì)量的控制目的是可重視和可預(yù)期的。

當取代纖維素增稠劑時，建議是測定過液的粘度以做比較，在確定添加量達到過液粘度后，可將預(yù)期的質(zhì)量控制粘度標準調(diào)整以彌補丙烯酸增稠劑的平衡時間。

3、適當?shù)奶砑蛹夹g(shù)；

在大多數(shù)情況下，可將丙烯酸堿溶脹增稠劑直接加到產(chǎn)品，無需稀釋或預(yù)中和。

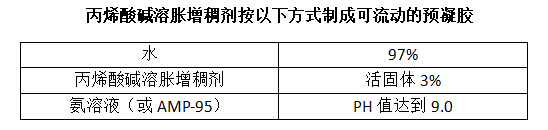

例：常用的是加到詷涂料中，但如有需要，一部分也可加到研磨中，在緩解混合的條件下，建議用水或乙二醇稀釋，如果看到絮凝，建議用氨水和水預(yù)中和。

4、熱穩(wěn)定性和儲存穩(wěn)定性；

丙烯酸堿溶脹增稠劑加到大多數(shù)乳膠漆中，都能產(chǎn)生出穩(wěn)定的涂料，但是如果發(fā)現(xiàn)過多的粘度時，檢查PH值浮動情況—特別是在乙烯基丙烯酸涂料中，如果粘度增加過多，使用更有效的顏料分散劑。

（產(chǎn)品圖）

5、分水或分離

當與丙烯酸增稠劑結(jié)合時，丙烯酸堿溶脹增稠劑可作為收縮控制助劑，在很少情況下，發(fā)現(xiàn)增稠劑出現(xiàn)水分是，需要與粉體增稠劑一起使用。

有疑問或有意向可聯(lián)系17722338770
